F-SERIE

Skjærebord fra SUMMA med den kvalitet og pressisjon som du kjenner så godt fra før.

F-SERIE

Skjærebord fra SUMMA med den kvalitet og pressisjon som du kjenner så godt fra før.

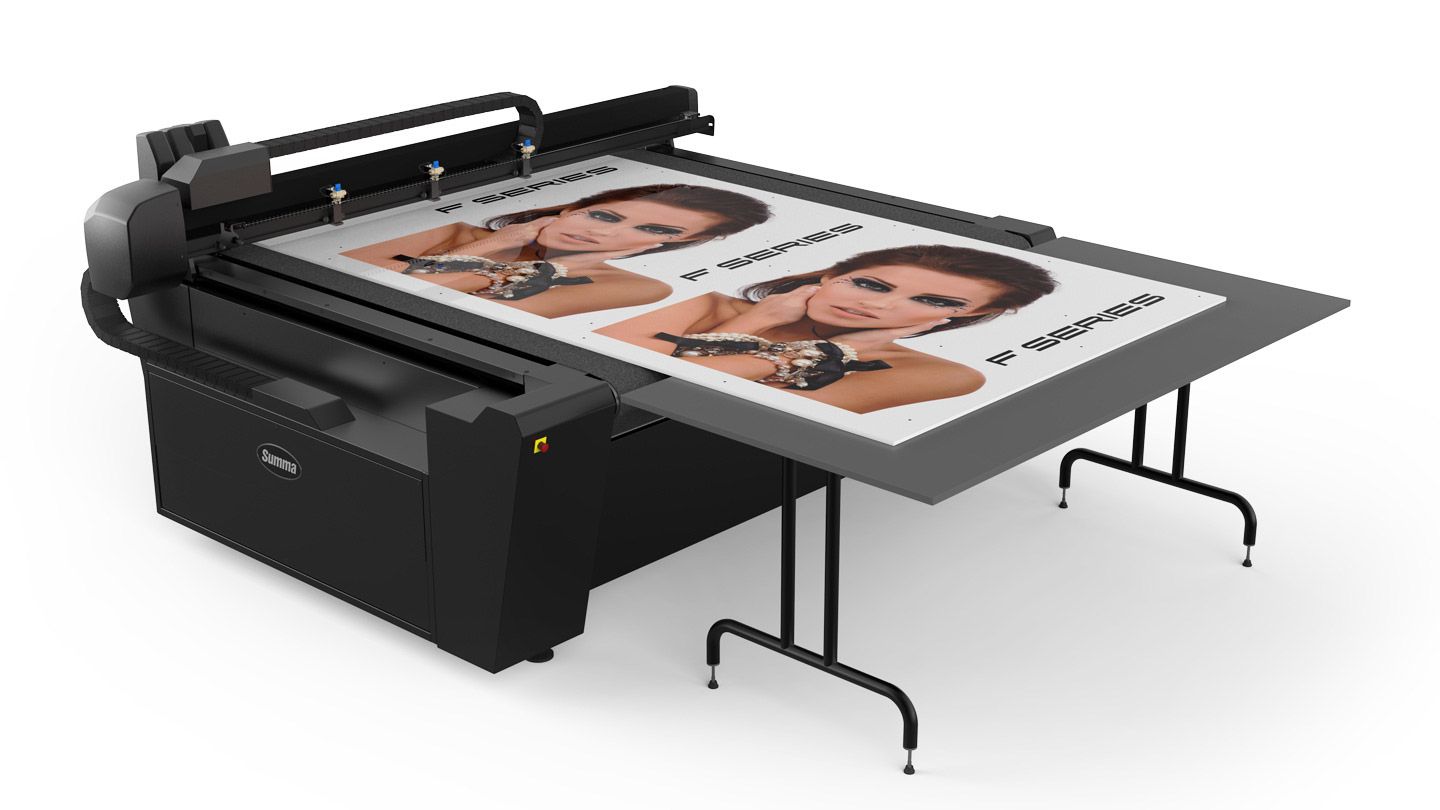

Summa F serie skjærebord

Dette er en ny revolusjonerende flatbed plotterserie fra Summa. Denne kan tilkobles flere typer verktøy og spindeler. Finnes i mange størrelser

- Petter

Summa F serie skjærebord

Dette er en ny revolusjonerende flatbed plotterserie fra Summa. Denne kan tilkobles flere typer verktøy og spindeler. Finnes i mange størrelser

- Petter

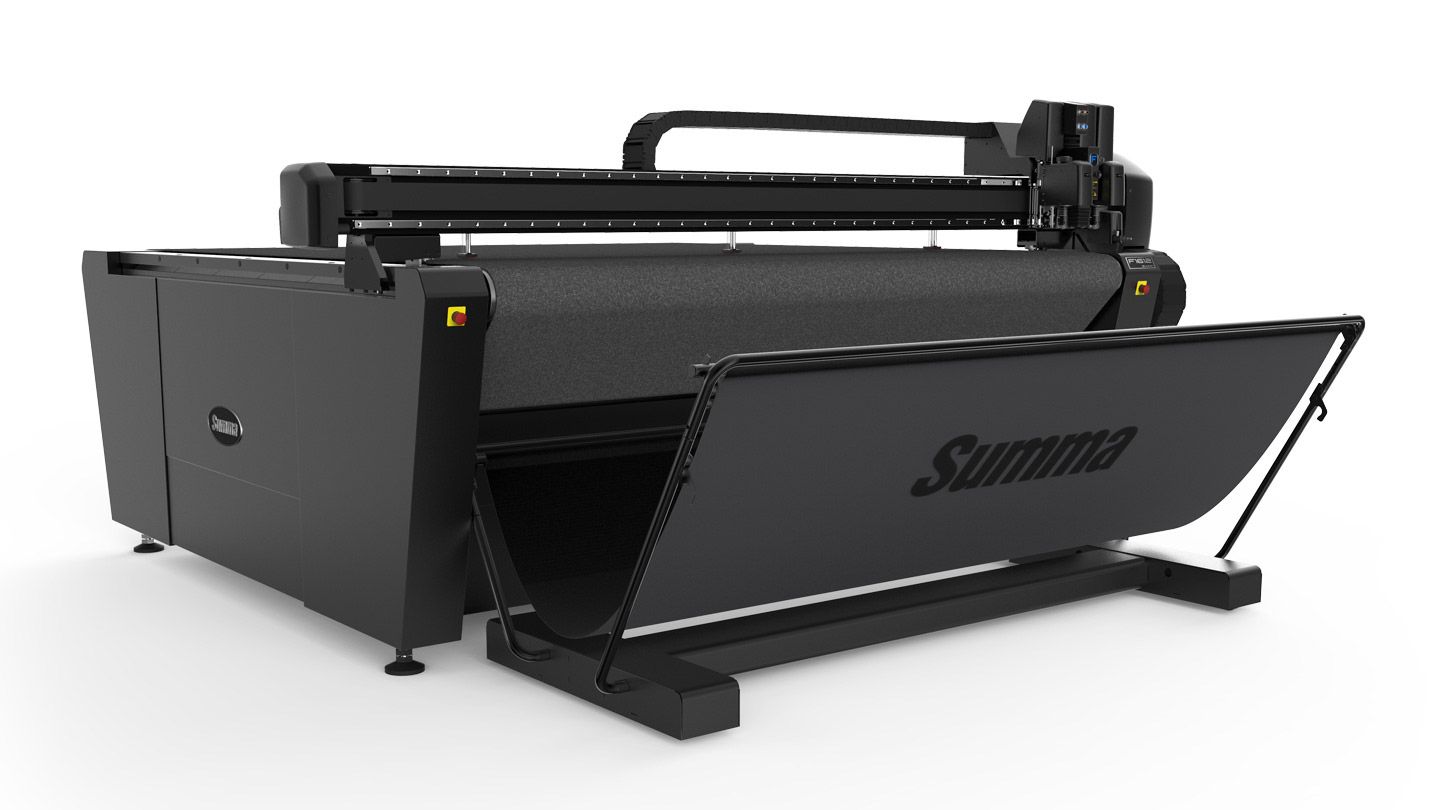

Èn maskin - utallige muligheter

Dette er den mest allsidige flatbed skjæremaskinen. Summa F-serien, tilbyr en skjæreløsning som er basert på 25 års erfaring med å bygge verdens beste skjæremaskiner. Disse avanserte skjæremaskinene er i stand til å kutte ark og stive materialer, så vel som etiketter.

F-serien er utstyrt som standard med drag knife moduler og Summa's revolusjonerende optisk kamerasystem for uslåelig skjærenøyaktighet. Flere materialhåndterings alternativer gir optimal effektivitet. Et stadig større arsenal av valgfrie tillegg utvider ytterligere funksjonaliteten til F-serien, noe som åpner for en skreddersydd maskin perfekt matchet for å passe dine spesifikke jobber.

Brosjyre

100cm

Hastighet/sek

Vakum

Mediehåndtering

200

Trykk, Newton

0.05%

Nøyaktighet



Specifications

Our teams are happy to advise you on a model that suits your business best.

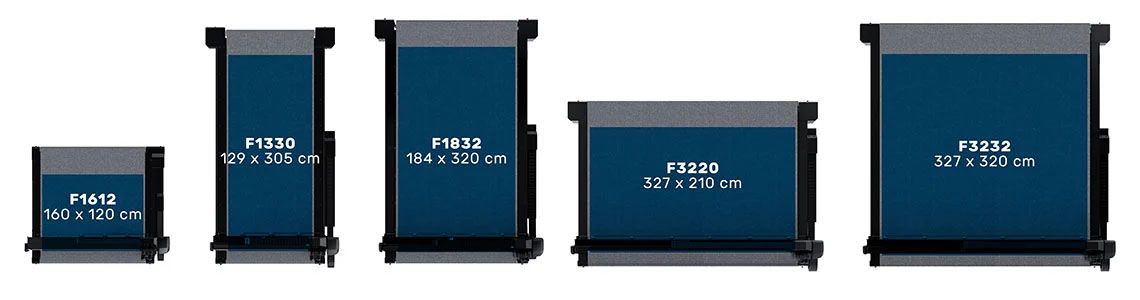

MODELS:F1612F1330F1832F3220F3232
CUTTING AREA160 cm (63 in.) wide x 120 cm (47 in.) long; up to 50 m (164 ft.) long in multi panel129 cm (51 in.) wide x 305 cm (120 in.) long; up to 50 m (164 ft.) long in multi panel184 cm (72 in.) wide x 320 cm (126 in.) long; up to 50 m (164 ft.) long in multi panel327 cm (128.7 in.) wide x 210 cm (82.6 in.) long; up to 50 m (164 ft.) long in multi panel327 cm (128.7 in.) wide x 320 cm (130.7 in.) long; up to 50 m (164 ft.) long in multi panel
MEDIA WIDTHUp to 165 cm (65 in.)Up to 134 cm (53 in.)Up to 190 cm (75 in.)Up to 332 cm (131 in.)Up to 332 cm (131 in.)
MULTI PANEL*5000 cm (1968 in.)
*Media clamps and roll-feed and/or conveyor belt system are required
REPEATABILITYWithin ± 0.05 mm on plots
ACCURACY0.05 % of move or 0.05 mm, whichever is greater
SPEEDUp to 1000 mm/sec (39.4 in./sec)
ACCELERATIONUp to 1 G
CLEARANCE*5 cm (2 in.)
*Distance between vacuum table and Y-beam. Not taking into account the thickness of a cutting mat or conveyor belt
MAXIMUM ALLOWED FORCESVertical: 200 Newton, Horizontal: 200 Newton
MAXIMUM TABLE LOAD50 kg/m² (10.2 lb/ft²)
CONNECTIVITYUSB
POWER REQUIREMENTS3 Phase 208V+N or 3 Phase 230V or 3 Phase 400V+N
DIMENSIONS236 x 214 x 110 cm
(92 x 76 x 43 in.)
214 x 410 x 122 cm
(84 x 161 x 48 in.)
270 x 425 x 122 cm
(106 x 167 x 48 in.)
413 x 315 x 122 cm
(163 x 124 x 48 in.)
413 x 425 x 122 cm
(163 x 168 x 48 in.)
WEIGHT500 kg (1100 lbs)1500 kg (3300 lbs)1680 kg (3700 lbs)1760 kg (3883 lbs)1974 kg (4347 lbs)
OPERATING TEMPERATURE15˚ to 35˚C (59˚ to 95˚F)
STANDARD ACCESSORIESDrag Module, Conveyor System, Roll-Feed System, Safety Beam System, Pneumatic Pack, ADC right, standard 36˚ blade holder, 1 standard blade, 1 fiber-tip pen, hex screwdriver (4mm), hex screwdriver (2.5mm), USB cable (3 meter), USB extension cable (0.5 meter), media guide flanges (set of 2), Summa GoProduce software.

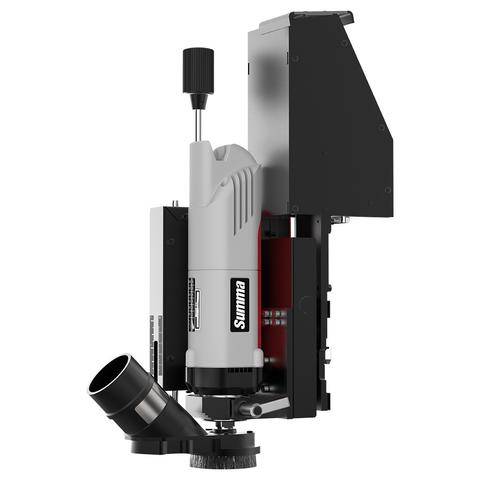

OPTIONAL ACCESSORIESTangential Module, F Series Routing System, HF Routing System, HT Rotary module, Electronic Oscillating Tool, Pneumatic Oscillating Tool, Kiss Cutting Tool, Single Edge Cutout Tool, Double Edge Cutout Tool, Heavy Duty Cutout Tool, Creasing Tools, V-Cut Tools, production software; Automated Depth Control left (Upgrade Kit), basket (F1612), extension tables (F1612), wireless controller w/charger.

Transportbånd

Valgfritt transportbånd system og media støtteruller gjør det mulig for store lengder av fleksibelt materiale.

Vakumpumpe

Vakumpumpe med lyddemper holder materialet på plass under arbeidet, mens velgeren justerer vakumet automatisk tilpasset arbeidsområdet.

Multifunksjons hode

Multifunksjons hode har plass til opptil tre moduler på en gang. Den sentrale enheten huser en LED-peker og et integrert kamera system for rask og nøyaktig skjæremerke gjennkjenning.

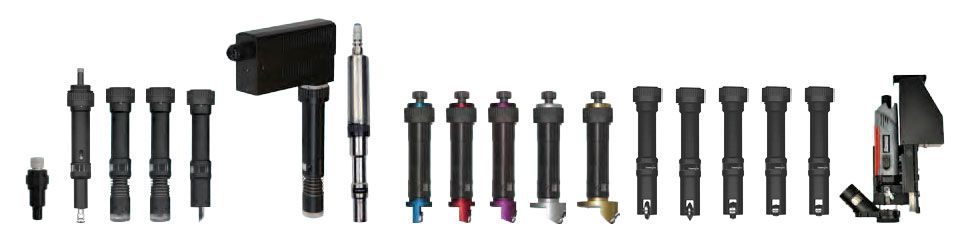

Verktøy og tilbehør

Kurv for F1612

V-Cut Tool 45°

Beskyttelsesmatte F1612

Double Edge Cutout Tool

Heavy Duty Cutout Tool

Kiss Cutting Tool

Router matte

1.52 x 11m

Summa Tangential Knife Module

Pneumatic Oscillating Tool
POT kniv L20 T0.63

< 18 mm

POT kniv L20 T1.5

< 18 mm

POT kniv L27 T0.63

< 25 mm

POT kniv L27 T1.0

< 25 mm

Creasing Tool (D25 R1.5 W8 H5.5)

Ø25 mm

Creasing Tool (D15 R0.35 W0.7 H1-1PT)

Ø15 mm

Creasing Tool (D15 R0.35 W0.7 H1-2PT)

Ø15 mm

Creasing Tool (D25 R1.5 W1.5 H1.5)

Ø25 mm

Creasing Tool (D25 R3 W8 H7)

Ø25 mm

Kurven er hendig for å fange media og avkapp, og er montert på solide hjul slik at den enkelt kan flyttes rundt. Magneter holder vognen på plass når den plasseres i front av maskinen. Den fremre delen kan vippes slik at maskinener lett tilgjengelig.

De sterke forlengelsesbordene kan plasseres i front og på baksiden av maskinen og justeres til riktig høyde. Bordene kan kan brukes for avlasting på jobber med større media eller håndtering av kø. Når bordene ikke er i bruk, kan de enkelt brettes for å ta minimalt med plass.

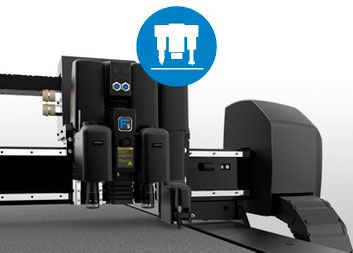

Multifunksjonelt hode
Det multifunksjonelle hode holder opptil tre moduler på en gang. Det midterste har en posisjonslaser med integrert kamera system for rask og korrekt gjenkjenning av kuttemerker

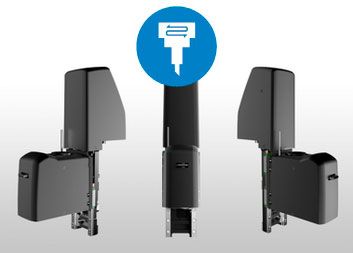

Tangential Modul
En kraftig modul som tilbyr 10kg vertikal kraft og passer sammen med flere andre verktøy som alle har barkode gjenkjenning.

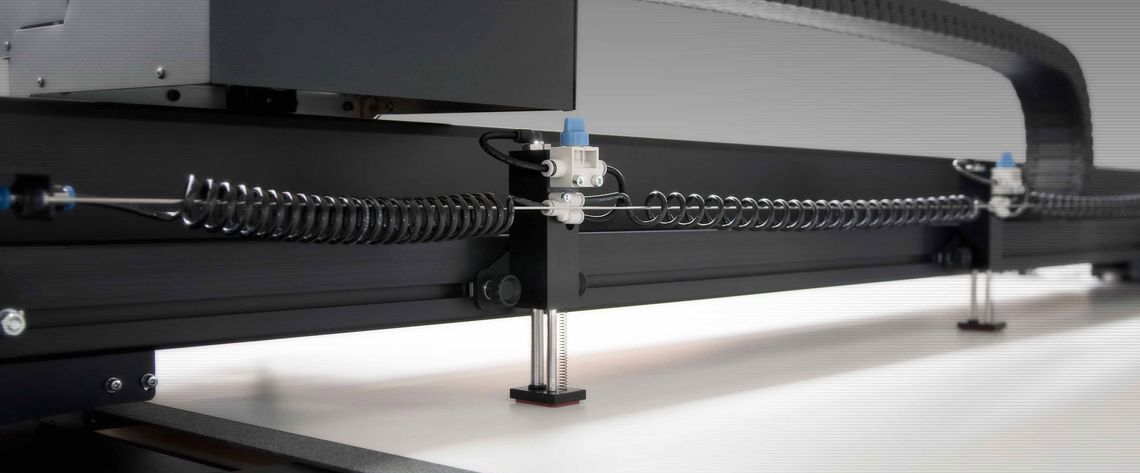

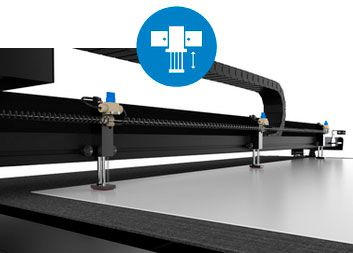

Mating
Hydraulisk drevet stempler som holder materialet nede samtidig som det drar det framover og bakover

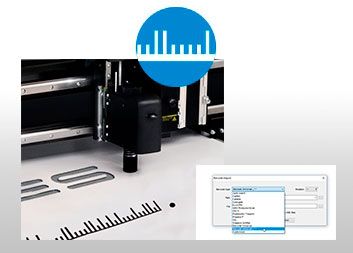

Barkode
Barkode kan bli printet for å gjenkjenne jobben med sine innstillinger. Skanning gjøres automatisk eller med en håndskanner.

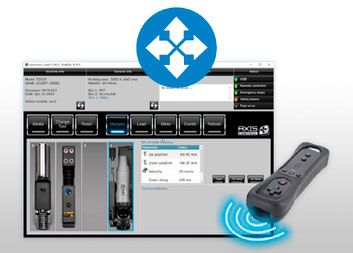

Axis Control software
gir deg full kontroll over Summa skjæremaskin helt til fingertuppene. Grensesnittet har optimalisert design. Den medfølgende fjernkontrollen gjør at du kan bevege deg rundt bordet mens du endrer grunnleggende innstillinger.

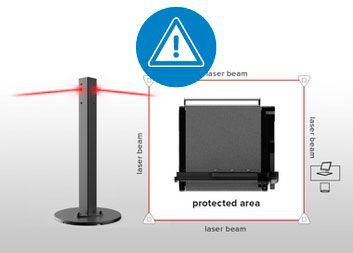

Sikkerhetspakke
Sikkerhetspakken sikrer maksimum sikkerhet. En laser omringer maskinen og kontrollerer innenfor maskinens bevegelsesområde.

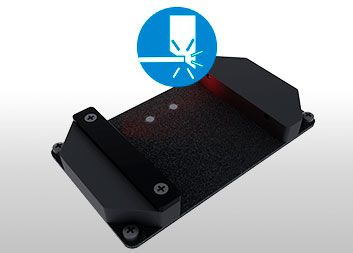

Dybdekontroll
Automatisk dybdekontroll gjør at bytting av verktøy og kniver er vesentlig enklere, og sørger for optimalt oppsett.

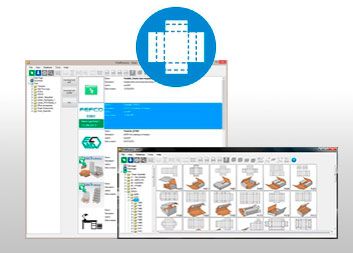

PackLib
PLM Packlib for Summa er et bibliotek med redigerbare pakkemodeller. Både FEFCO og ECMA modeller er inkludert.

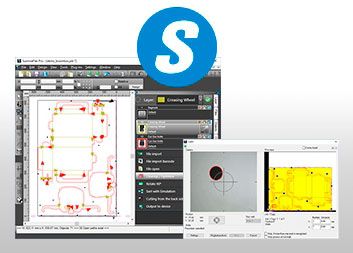

SummaFlex
er en programvare med forbehandling, post prosessor og IMPORT plug-ins for CAD og illustrasjon programvare (f.eks AutoCAD, Illustrator, Coreldraw). Programvaren integrerer Summa maskinen perfekt i koblingen mellom design stasjon, RIP stasjon, printere og skjæremaskiner.
